双偏心密封卫生级蝶阀的密封原理

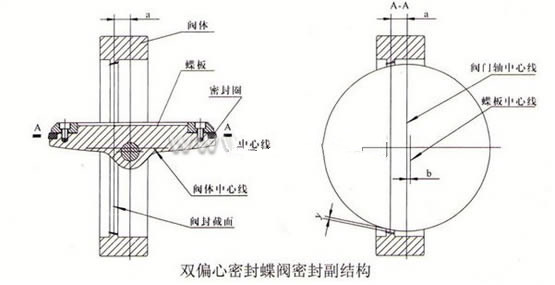

在单偏心蝶阀的基础上将蝶板的回转中心和阀体中心线形成尺寸b偏置，使蝶阀在开启过程中，蝶板的密封面会比单偏心密封蝶阀更快的脱离阀座密封面。蝶板转到8°~12°时，蝶板密封面完全脱离阀座密封，完全开启的时候，两个密封面之间形成一个更大的间隙y，这种设计，有效的降低了两密封面之间的机械磨损和拥挤压变形，使蝶阀的密封性能提高。
      由于卫生级蝶阀的蝶板回转中心与蝶板密封截面按a偏心设置，使得蝶阀在开启过程中，蝶板密封面逐渐脱离阀座密封面，蝶板转动至20°～25°时，蝶板密封面完全脱离阀座密封面，完全开启时，两密封面之间形成间隙x，从而使得蝶阀在启闭过程中，两密封面之间相对机械磨损及挤压大为降低，从而保证了蝶阀的密封。
